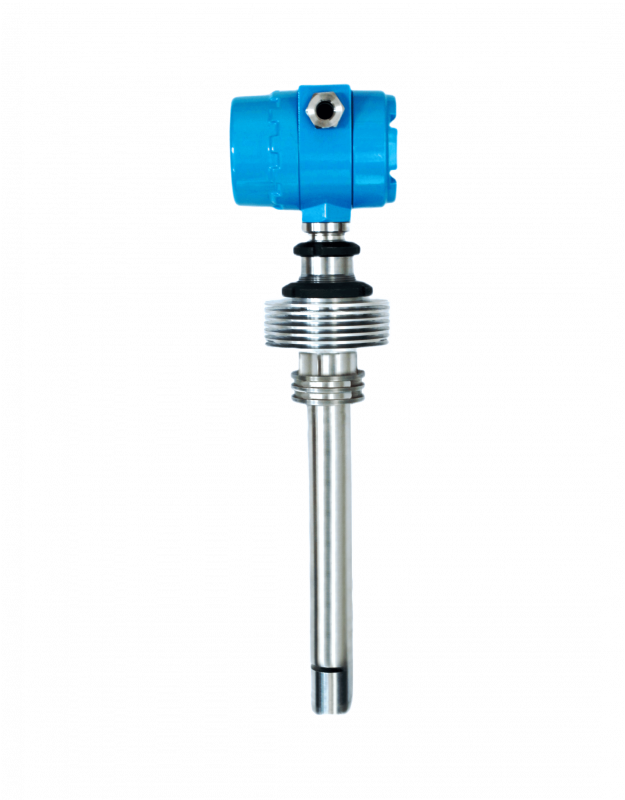

Влагомер многофазный поточный ВМП
Влагомер многофазный поточный ВМП предназначен для измерения количества воды, содержащейся во взаимно не смешивающихся с ней свободным нефтяном или природном газах, углеводородных жидкостях, таких как нефть, нефтепродукты, газовый конденсат.
-
Назначение
-
Измеряемая среда
-
Условия эксплуатации
-
Описание
-
Технические характеристики
Влагомер многофазный поточный ВМП предназначен для измерения количества воды, содержащейся во взаимно не смешивающихся с ней свободным нефтяном или природном газах, углеводородных жидкостях, таких как нефть, нефтепродукты, газовый конденсат.
Влагомер многофазный поточный ВМП может эксплуатироваться в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, а также в составе измерительных установок, предназначенных для измерения дебита нефтяных скважин, газоконденсатных и газовых скважин, установок для исследования скважин, систем измерения количества и показателей качества нефти и нефтепродуктов.
Информация о расходе представлена в виде:
- электрический, импульсный сигнал;
- токовый сигнал 4-20 мА с протоколом ModBus (RTU) и /или по HART- протоколу;
- интерфейс RS
Принцип действия
Основан на измерении уровня поглощения радиочастотного излучения ближнего инфракрасного спектра (БИК) веществами (эмульсиями, растворами, многофазными системами), протекающими через измерительную ячейку.
Нефть, нефть сырая, газовый конденсат, многофазная нефтегазовая смесь, в том числе взаимно не смешивающийся с водой свободный нефтяной или природный газs, углеводородные жидкости, такие как нефть, нефтепродукты, газовый конденсат, а также другие жидкости и многофазные системы, содержащие воду в растворенном виде, в виде суспензии или эмульсии неагрессивных к стали марки 12Х18Н10Т или 20Х13.
- Влагомер имеет вид климатического исполнения - УХЛ по ГОСТ 15150-69, но для температуры окружающего воздуха от минус 40 до плюс 45 °С. Может устанавливаться в помещениях или на открытом воздухе (под навесом). Прибор имеет степень защиты IP68;
- Ex-маркировка вида взрывозащиты 1ExdbIICT6Gb X;
- Влагомер эксплуатируется в условиях с умеренным и холодным климатом.
Влагомер многофазный поточный ВМП от АО ИПФ СибНА
Откройте для себя точность и надежность современного контроля с влагомером многофазным поточным ВМП
Разработанный АО ИПФ “СибНА”, этот прибор является ключевым элементом для эффективного управления технологическими процессами в нефтегазовой и химической промышленности, обеспечивая оперативное измерение содержания воды в углеводородных средах в режиме реального времени.
Точность измерений - основа эффективности технологических процессов
В современной нефтегазодобывающей и перерабатывающей промышленности стабильность и точность контроля за качеством сырья играют решающую роль. Любые отклонения в составе углеводородной смеси, особенно неконтролируемое присутствие воды, могут привести к снижению эффективности производства, коррозии оборудования и серьезным экономическим потерям.
Именно для решения этой критически важной задачи был разработан влагомер многофазный поточный ВМП – высокотехнологичное решение от ведущего российского производителя контрольно-измерительного оборудования АО ИПФ “СибНА”.
Этот прибор предназначен для непрерывного и автоматического измерения процентного содержания воды в многофазных потоках, состоящих из взаимно несмешивающихся жидких и газообразных углеводородов. Влагомер многофазный поточный ВМП от СибНА – это не просто измерительное устройство, а надежный инструмент для оптимизации добычи и переработки, гарантирующий получение достоверных данных в режиме реального времени.
Принцип действия, технология и преимущества влагомера ВМП
Основной принцип работы влагомера ВМП - диэлькометрический метод замеров, который использует разницу в диэлектрической проницаемости воды и углеводородного сырья. Датчик прибора, установленный непосредственно в трубопровод, анализирует проходящий через него поток и с высокой точностью определяет объем доли воды.
Ключевые характеристики и преимущества, которые делают влагомер многофазный поточный ВМП незаменимым в индустрии:
Высокая точность и стабильность показаний: Прибор обеспечивает стабильно точные измерения в широком спектре влагосодержания, что позволяет оперативно реагировать на изменения в составе потока.
Работа в режиме реального времени: Непрерывный мониторинг дает возможность мгновенно отслеживать динамику обводненности продукта.
Широкий спектр применения: Влагомер эффективно работает с сырой нефтью, товарными нефтепродуктами, конденсатом газа, свободным нефтяным и природным газами.
Надежная конструкция и взрывозащищенное исполнение: Прибор разработан для эксплуатации в сложных промышленных условиях, включая взрывоопасные зоны. Его прочный корпус и продуманная конструкция гарантируют долгий срок службы и безопасность персонала.
Простая интеграция в существующие системы: ВМП легко встраивается в системы автоматического контроля, регулирования и управления (АСУ ТП), передавая данные по стандартным промышленным протоколам.
Сферы применения: от скважины до коммерческого учета
Гибкость и надежность влагомера ВМП позволяют использовать его на всех этапах добычи, транспортировки и переработки углеводородного сырья. Это делает его универсальным решением для множества технологических задач.
Основные области эксплуатации влагомера многофазного поточного ВМП
Измерительные установки для оперативного контроля дебита скважин: Прибор является неотъемлемой частью установок типа “Спутник”, АГЗУ (автоматизированных групповых замерных установок), где точное определение обводненности нефти напрямую влияет на оценку продуктивности и оптимизацию методов добычи.
Влагомер позволяет контролировать наличие и объем пластовой воды и конденсата в потоке газа, что важно для предотвращения гидратообразования и коррозии трубопроводов.
Узлы учета (СИКН): Влагомер обеспечивает входной и выходной контроль качества сырья и товарных продуктов, гарантируя соответствие требованиям ГОСТ и коммерческим спецификациям.
Технологические установки на нефтеперерабатывающих заводах (НПЗ): Используется для контроля процессов обезвоживания и обессоливания нефти, а также для мониторинга качества конечных продуктов.
Системы управления и автоматизации: Интеграция ВМП в АСУ ТП позволяет автоматизировать процессы дозирования реагентов (например, деэмульгаторов), оптимизировать работу сепарационного оборудования и повысить общую энергоэффективность производства.
Почему стоит выбрать влагомер ВМП от АО ИПФ “СибНА”?
АО «Инженерно-производственная фирма «СибНА» — это не просто поставщик, а разработчик и производитель с многолетним опытом и безупречной репутацией. Выбирая влагомер многофазный поточный ВМП от СибНА, вы получаете комплексное решение и ряд неоспоримых преимуществ:
Прямое сотрудничество с производителем: Вы получаете оборудование из первых рук, что гарантирует лучшую цену, полную техническую документацию и отсутствие рисков, связанных с посредниками.
Полная техническая поддержка: Наши специалисты готовы предоставить исчерпывающие консультации по подбору оборудования, его монтажу, пусконаладке и дальнейшей эксплуатации.
Гарантия качества и надежности: Вся продукция проходит строгий контроль качества, сертифицирована и соответствует отраслевым стандартам.
Адаптация под ваши задачи: Мы готовы рассмотреть индивидуальные требования заказчика и предложить конфигурацию прибора, максимально соответствующую вашим технологическим условиям.
Сделайте шаг к точному контролю уже сегодня
Если для вашего предприятия важны точность, стабильность и полная автоматизация контроля влагосодержания, влагомер многофазный поточный ВМП является оптимальным выбором. Он поможет снизить эксплуатационные расходы, повысить качество продукции и обеспечить бесперебойную работу технологического оборудования.
Чтобы получить подробную техническую консультацию, узнать актуальную цену или купить влагомер многофазный поточный ВМП, свяжитесь со специалистами АО ИПФ “СибНА” через форму на сайте или по указанным контактным телефонам. Мы поможем вам найти эффективное решение для ваших производственных задач!
Наименование параметра | Значение |
Избыточное давление, МПа | 25 |
Содержание механических примесей, мг/м³ | 250 |
Плотность при стандартных условиях, кг/м³ | 1300 |
Скорость потока, м/с | 0,05 |
Температура измеряемой среды, °C | от -5 до +80 |
Метрологические характеристики
Наименование параметра | Значение |
Диапазон измерений объемной доли воды в жидкой фазе нефтегазовой смеси, % | от 0,01 до 99,99 |
Пределы основной абсолютной погрешности измерения объемной доли воды в скважинной жидкости в составе нефтегазовой смеси по всем видам выходных сигналов при содержании газа в нефтегазовой смеси от 0,01 до 99,99% | ± 2,5 |
Преимущества
- Отсутствие влияния минерализации воды;
- Термостабилизация первичного преобразователя;
- Давление измеряемой среды до 25 МПа;
- Абсолютная погрешность измерения влагосодержания скважинной жидкости 2,5 % во всем диапазоне при газосодержании GVF0…90%.
Влагомер многофазный поточный ВМП имеет нормативно технические документы, устанавливающие требования к средству измерений.
