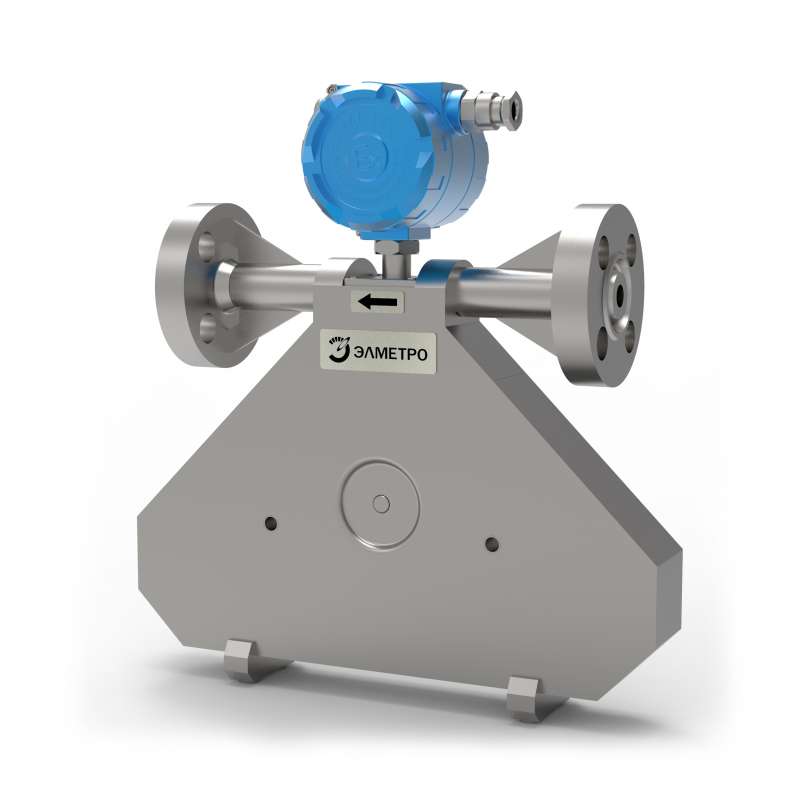

Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак

Артикул: ЭЛМЕТРО-Фломак

Бренд: АО «ИПФ „СибНА“

Расходомеры предназначены для измерения массового и объемного расхода, количества жидкостей, ее температуры и плотности и передачи полученной информации для технологических целей и учетно-расчетных операций. Область применения расходомеров – системы автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, а также системы коммерческого учета.

  • Назначение
  • Технические характеристики
  • Модификации
  • Измеряемая среда
  • Условия эксплуатации
  • Сертификация
  • Описание
Назначение

Расходомеры предназначены для измерения массового и объемного расхода, количества жидкостей, ее температуры и плотности и передачи полученной информации для технологических целей и учетно-расчетных операций.

Область применения расходомеров – системы автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, а также системы коммерческого учета.

Расходомеры предназначены для работы во взрывоопасных и взрывобезопасных условиях. Расходомеры передают информацию об измеряемой величине унифицированным токовым выходным сигналом, частотно-импульсным выходным сигналом и цифровыми сигналами по стандарту коммуникации RS-485, совместимыми с протоколом Modbus RTU, который может приниматься и обрабатываться любым приемным устройством, поддерживающим протокол Modbus RTU.

Данный расходомер производится в сотрудничестве с ООО «ЭлМетро-Инжиниринг».

Технические характеристики

Диапазоны измерения и базовые значения допускаемой погрешности измерения массового расхода в зависимости от серии и модели датчика расходомера соответствуют приведенным в таблицах 1 (серия КИ) и 2 (серия ТИ).

Таблица 1. Диапазоны и погрешность измерения массового расхода жидкости (Датчик серии КИ)

Код датчика Диаметр условного прохода (Ду), мм Номинальный расход*, т/ч Базовое значение основной
допускаемой относительной погрешности по цифровому и
частотно-импульсному
выходу, %
Допускаемая нестабильность нуля, т/ч
S002 2 0,04 0,1; 0,2; 0,25; 0,5 0,000004
S003 3 0,1 0,00001
S005 4,5 0,25 0,000025
S010 10 1,5 0,00015
S015 15 3 0,0003
S025 25 12 0,0012
S032 32 21 0,0021
S050 50 60 0,006
S080 80 150 0,015
S100 100 240 0,024
S150 150 450 0,045

*Номинальный расход соответствует перепаду давления на расходомере, равному 100 кПа при измерении расхода воды при температуре воды 20ºС.
** Предельное допустимое значение зависит от исполнения расходомера по нестабильности нуля.

Предел основной относительной погрешности измерения массового расхода равен базовому значению, если величина расхода ≥ (2 * стабильность нуля / базовое значение погрешности).

Если расход ≤ (2 * стабильность нуля / базовое значение погрешности), то предел основной относительной погрешности измерений равен (2 * стабильность нуля / расход) * 100%.

Диапазон измерения плотности – от 700 до 1300 кг/м3.

Предел допускаемого значения основной абсолютной погрешности измерения плотности Δ ρ = ± 2 кг/м3.

Пределы измерения температуры – от минус 60 до плюс 350 °C.

Предел допускаемого значения основной абсолютной погрешности измерения температуры процесса (ΔT) определяется формулой: ΔT = ± (0,9 + 0,008 * t) °C, где t – температура измеряемой среды, °C.

Предел допускаемого значения основной относительной погрешности измерения объемного расхода: δV = δM + (Δ ρ / ρ)*100%.

Расходомер имеет следующие основные выходные сигналы:

  • импульсный/частотный/статусный (оптопара, 30 В, 50 мА) – 1 канал;
  • частотный/статусный (оптопара, 30 В, 50 мА) –1 канал;
  • статусный (оптопара, 30 В, 50 мА, статус, сигнализация) – 1 канал;
  • токовый 4-20 мА (пассивный) – 1 канал;
  • цифровой интерфейс RS-485 (Modbus RTU) – 1 канал.

Пределы допускаемой основной относительной погрешности измерения параметра, преобразованного в токовый выходной сигнал равны погрешности измерения параметра ±0,1%.

Дополнительная температурная погрешность – не более ±0,03% на 10 °С температуры окружающей среды.

Диапазон рабочих напряжений внешнего источника питания от 12 до 30 В.

Максимально допустимое напряжение любой полярности – не более 30 В.

Модификации

Расходомер производится в четырех исполнениях:

  • Раздельно-выносное – РВ.
    Измерительный модуль размещается отдельно от датчика – это позволяет измерять расход среды с температурой выше 125 °С. Измерительный модуль может быть отнесен от датчика на расстояние до 30 м. Также кабель может быть уложен в металлорукав. Модуль процессора размещается отдельно от измерительного модуля. Максимальная длина кабеля составляет 100 м. Это позволяет разместить МП во взрывобезопасной зоне. Также модуль процессора можно разместить в удобном для обслуживания месте, например в диспетчерской. Допустимо использовать бронированный кабель.
  • Раздельное – Р.
    Измерительный модуль размещается отдельно от датчика – это позволяет измерять расход среды с температурой выше 125°С. Модуль процессора и измерительный модуль конструктивно объединены. Электронный преобразователь соединяется с датчиком линией связи длиной до 30 м. ИМ соединяется с датчиком небронированным кабелем. Также кабель может быть уложен в металлорукав.
  • Выносное – В.
    Измерительный модуль крепится на датчике. Модуль процессора соединен с измерительным модулем линией связи длиной до 100м (кабель может быть бронированным). Это позволяет разместить МП во взрывобезопасной зоне. Также модуль
    процессора можно разместить в удобном для обслуживания месте, например в диспетчерской.
    При измерении потока среды с температурой ниже минус 40 °С или выше 80 °С, температура корпуса измерительного модуля не должна опускаться ниже минус 40 °С и подниматься выше 80 °С.
  • Интегральное – И.
    Измерительный модуль и модуль процессора крепятся на датчике. Если нет необходимости в раздельном размещении, такая конструкция позволяет избежать прокладки линий связи между частями расходомера и организации крепления для ИМ и МП. Также такое исполнение имеет минимальную цену при прочих равных условиях.
    При измерении потока среды с температурой ниже минус 40 °С или выше 80 °С, температура корпуса измерительного модуля не должна опускаться ниже минус 40 °С и подниматься выше 80 °С.
Измеряемая среда

Диапазон температур измеряемой среды:

  • от минус 60 °С до плюс 125 °С − код температурного исполнения датчика Н,
  • от минус 60 °С до плюс 200 °С − код температурного исполнения датчика С,
  • от минус 60 °С до плюс 350 °С − код температурного исполнения датчика В.

Давление измеряемой среды – не более 4 МПа, 7,5 МПа или 25 МПа в зависимости от исполнения.

Условия эксплуатации

Вид климатического исполнения расходомера – УХЛ 3.1 по ГОСТ 15150, но для эксплуатации при температуре окружающего воздуха от минус 40 до плюс 60 °С (в комплектации с ЖКИ – от минус 20 °С до 55 °С), относительной влажности до 95 %, без конденсации влаги.

Сертификация

Свидетельство об утверждении типа средств измерений RU.C.29.004.A № 43241, регистрационный № 47266-11. Разрешение Ростехнадзора № РРС 00-044501.

Описание

Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак от АО ИПФ СибНА

Высокоточный учет и контроль: массовые счетчики-расходомеры ЭЛМЕТРО-Фломак

В современных промышленных условиях точность измерений является краеугольным камнем эффективности и рентабельности. Неточный учет расходуемых сред ведет к значительным финансовым потерям, технологическим сбоям и ошибкам в коммерческих расчетах.

Решением этой задачи выступают высокотехнологичные массовые счетчики-расходомеры ЭЛМЕТРО-Фломак, которые поставляет на российский рынок АО ИПФ СибНА. Это оборудование нового поколения, предназначенное для комплексного измерения ключевых параметров жидкостей.

Универсальность и прецизионная точность измерений

В отличие от традиционных объемных расходомеров, массовые модели ЭЛМЕТРО-Фломак измеряют непосредственно массу продукта, что является наиболее объективным и достоверным показателем, независящим от изменений температуры, давления или плотности среды.

Данные приборы интегрируют в себе несколько функций:

  • Непрерывное измерение массового и объемного расхода жидкости в реальном времени.
  • Высокоточное определение массы продукта, прошедшего через трубопровод.
  • Контроль температуры и плотности среды.
  • Преобразование и передача данных в системы АСУ ТП или для проведения учетно-расчетных операций.

Такой комплексный подход обеспечивает бескомпромиссную точность, как для технологического контроля, так и для коммерческого учета, исключая любые разночтения.

Ключевые преимущества расходомеров ЭЛМЕТРО-Фломак

Выбирая оборудование ЭЛМЕТРО-Фломак от официального поставщика АО ИПФ “СибНА”, вы получаете ряд существенных конкурентных преимуществ:

Высокая точность и надежность. Конструкция расходомеров обеспечивает стабильные показания с минимальной погрешностью даже в условиях сложных технологических процессов.

Широкий диапазон измерений. Приборы эффективно работают с различными типами жидкостей, включая вязкие, агрессивные и абразивные среды, что критически важно для нефтехимической, пищевой и химической отраслей.

Автоматическая компенсация влияния параметров. Система самостоятельно учитывает и нивелирует влияние изменения температуры и давления на конечный результат измерений.

Долговечность и минимальное обслуживание. Отсутствие движущихся частей в проточной части значительно повышает ресурс работы и снижает эксплуатационные расходы.

Цифровой интерфейс и интеграция. Современные протоколы связи позволяют легко встраивать прибор в любую систему автоматизации, обеспечивая сбор, обработку и архивирование данных.

Области применения массовых расходомеров

Универсальность и надежность делают счетчики-расходомеры ЭЛМЕТРО-Фломак незаменимыми в множестве отраслей промышленности:

Нефтегазовый комплекс: коммерческий учет нефти, нефтепродуктов, сжиженных газов, точное дозирование реагентов.

Химическая и нефтехимическая промышленность: контроль расхода сырья, компонентов для смешивания, готовой продукции.

Пищевая промышленность: учет молока, растительных масел, патоки, алкогольной продукции, соков, где важна точность рецептуры и финального выхода продукта.

Фармацевтика: прецизионное дозирование дорогостоящих ингредиентов при производстве лекарственных средств.

Энергетика: учет топлива, теплоносителей, химреагентов для водоподготовки.

Почему стоит заказать расходомеры ЭЛМЕТРО-Фломак именно в АО ИПФ СибНА?

АО ИПФ “СибНА” является проверенным партнером промышленных предприятий Сибири и всей России. Обращаясь к нам, вы получаете не просто оборудование, а комплексное решение:

Гарантия подлинности и качества. Мы поставляем оригинальные приборы ЭЛМЕТРО-Фломак с полным пакетом документации.

Профессиональный подбор. Наши инженеры помогут выбрать модель, точно соответствующую вашим технологическим задачам и условиям эксплуатации.

Полный сервис: пусконаладка, техническая поддержка, гарантийное и постгарантийное обслуживание.

Индивидуальные условия сотрудничества.

Готовы модернизировать систему учета?

Массовые счетчики-расходомеры ЭЛМЕТРО-Фломак — это современный стандарт точности и надежности в области контроля технологических процессов и коммерческого учета. Это инвестиция в оптимизацию производства, снижение потерь и повышение рентабельности вашего предприятия.

Специалисты АО ИПФ СибНА всегда готовы предоставить детальную консультацию и помочь в выборе оптимального решения для вашего производства.
