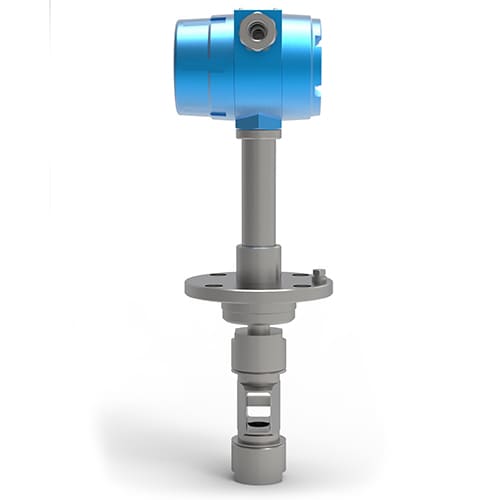

Датчик расхода жидкости типа ДРС.З(Л)

Артикул: ДРС

Бренд: АО «ИПФ „СибНА“

Датчик расхода ДРС.З ) предназначен для измерения нефти, нефтепродуктов, воды, их смесей, сжиженных газов и других жидкостей в технологических процессах нефтедобывающей, нефтеперерабатывающей отраслей, а также на промышленных предприятиях и в коммунальном хозяйстве.

  • Назначение
  • Технические характеристики
  • Условия эксплуатации
  • Измеряемая среда
  • Модификации
Назначение

Датчик расхода ДРС.З(Л) предназначен для измерения нефти, нефтепродуктов, воды, их смесей, сжиженных газов и других жидкостей в технологических процессах нефтедобывающей, нефтеперерабатывающей отраслей, а также на промышленных предприятиях и в коммунальном хозяйстве.

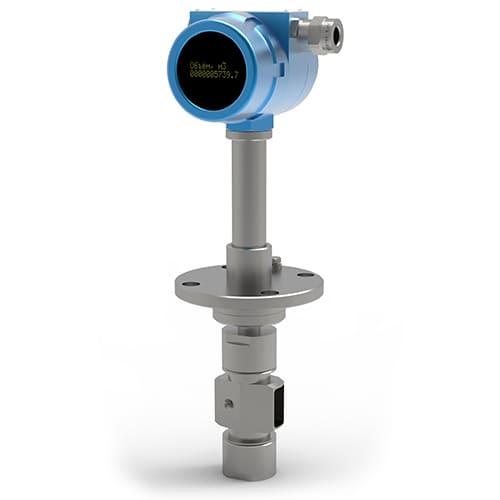

Данная продукция также может быть оснащена визуализацией измеряемых параметров (расход, давление, температура, объем) на встроенном мониторе.

Технические характеристики

Датчик расхода ДРС.З(Л) обеспечивает линейное преобразование средней скорости (объемного расхода) жидкости в трубопроводах (методом «площадь-скорость» с расположением измерительного зонда на оси трубопровода) в последовательность электрических импульсов с частотой 0-250 Гц и токовый сигнал 4-20 мА.

Датчик расхода ДРС.З(Л) входит в состав счетчика жидкости СЖУ.З(Л) и может работать в комплекте с блоком питания и индикации БПИ.В1 или блоком вычисления расхода БВР.М, или со вторичным прибором в составе других изделий, в том числе и в составе счетчика тепловой энергии СТС.М, или в составе информационно-измерительных систем, воспринимающих частотные или токовые сигналы.

Мощность, потребляемая датчиком расхода, не превышает 1,5 Вт. Длина линии связи между датчиком расхода и вычислителем - не более 1000 м.

Условия эксплуатации

Прибор поставляется с сертификатом пылевлагозащиты IP-57 или IP-68.

Измеряемая среда

Вода, нефть, нефтепродукты и другие жидкости или сжиженные газы с параметрами:

Параметр Характеристика
Давление, МПа до 2,5 (до 4 по спец. заказу)
Температура, °С от 0 до плюс 150
Вязкость, м2/с, не более 4,0·10-6
Модификации
  • ДРС.З – для трубопроводов диаметром от 100 до 1000 мм, измерительный зонд расположен на оси трубопровода;
  • ДРС.ЗЛ – для трубопроводов диаметром от 200 до 1000 мм, оснащен лубрикатором, позволяющим проводить техническое обслуживание без остановки подачи измеряемой среды.

I. Основная приведенная погрешность датчика расхода по токовому выходу во всем диапазоне расходов не превышает ±2,5 %.

II. Основная относительная погрешность датчика расхода по частотному (импульсному) выходу не превышает:

  • ±1,5 % или ±2,5 % (в соответствии с заказом) в диапазоне от Vэ.min (Qэ.min) до Vэ.max (Qэ.max) ;
  • ±5,0 % в диапазоне от Vmin (Qmin) до Vэ.min (Qэ.min).

III. При работе на средах с вязкостью от 1,0·10-6 до 4,0·10-6 м2/с - нижний предел эксплуатационных скоростей (расходов) и наименьшая(ий) скорость (расход) должны определяться по формулам:

  • Vv э.min (Qv э.min) = V*э.min (Q*э.min)·ν·106, м3/ч,
  • Vν min (Qνmin) = V*min(Q*min)·ν·106, м3/ч, где ν - вязкость измеряемой среды, м2/с.
Модификация датчика расхода Диаметр условного прохода, мм Условное давление, МПа Наименьшая(ий)
скорость (расход),
м/с (м3/ч), *Vmin (*Qmin)
Диапазон эксплуатационных скоростей (расходов), м/с (м3/ч)
*Vэ.min (*Qэ.min) -Vэ.max (Qэ.max) **Qfl
ДРС.З-100(И) (скачать 3D модель *.stp) 100 4,0; 16,0 0,18 (5) 0,36 (10) - 7,075 (200) 320
ДРС.З-150(И) (скачать 3D модель *.stp) 150 0,18 (10) 0,36 (20) - 7,075 (450) 720
ДРС.З-200(И) (скачать 3D модель *.stp) 200 0,18 (20) 0,36 (40) - 7,075 (800) 1280
ДРС.З-300(И) (скачать 3D модель *.stp) 300 0,12 (30) 0,24 (60) - 4,912 (1250) 2000
ДРС.З-400(И) (скачать 3D модель *.stp) 400 0,11 (50) 0,22 (100) - 4,421 (2000) 3200
ДРС.З-500(И) (скачать 3D модель *.stp) 500 0,11 (80) 0,22 (160) - 4,421 (3125) 5000
ДРС.З-600(И) (скачать 3D модель *.stp) 600 0,11 (100) 0,22 (200) - 4,421 (4500) 7200
ДРС.З-700(И) (скачать 3D модель *.stp) 700 0,11 (150) 0,22 (300) - 4,421 (6125) 9800
ДРС.З-800(И) (скачать 3D модель *.stp) 800 0,11 (200) 0,22 (400) - 4,421 (8000) 12800
ДРС.З-1000(И) (скачать 3D модель *.stp) 1000 0,11 (300) 0,22 (600) - 4,421 (12500) 20000
ДРС.ЗЛ-200(И) (скачать 3D модель *.stp) 200 4,0 0,18 (20) 0,36 (40) - 7,075 (800) 1280
ДРС.ЗЛ-300(И) (скачать 3D модель *.stp) 300 4,0 0,12 (30) 0,24 (60) - 4,912 (1250) 2000
ДРС.ЗЛ(И) (скачать 3D модель *.stp) 400 4,0 0,11 (50) 0,22 (100) - 4,421 (2000) 3200
500 0,11 (80) 0,22 (160) - 4,421 (3125) 5000
600 0,11 (100) 0,22 (200) - 4,421 (4500) 7200
700 0,11 (150) 0,22 (300) - 4,421 (6125) 9800
800 0,11 (200) 0,22 (400) - 4,421 (8000) 12800
1000 0,11 (300) 0,22 (600) - 4,421 (12500) 20000

* Нормируется при вязкости измеряемой среды до 1,0·10-6 м2/с..
** Датчик расхода допускает "перегрузку" по расходу в пределах QFL при избыточном давлении не менее 0,8 МПа
