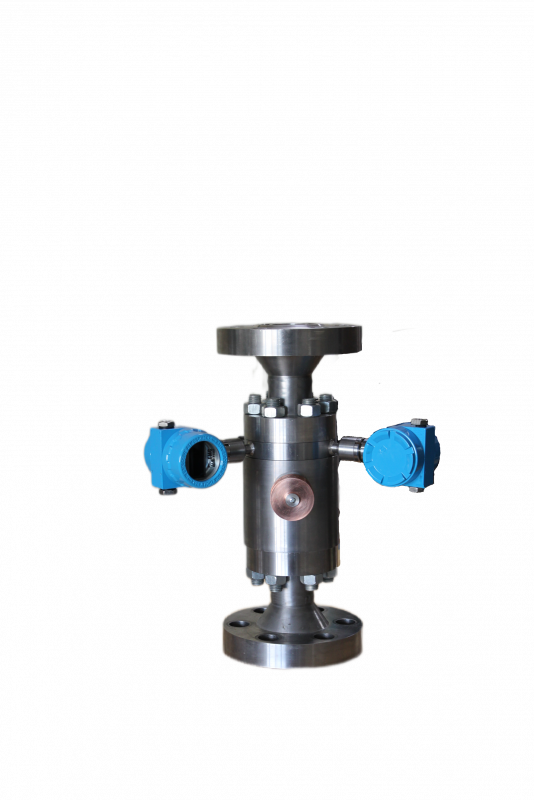

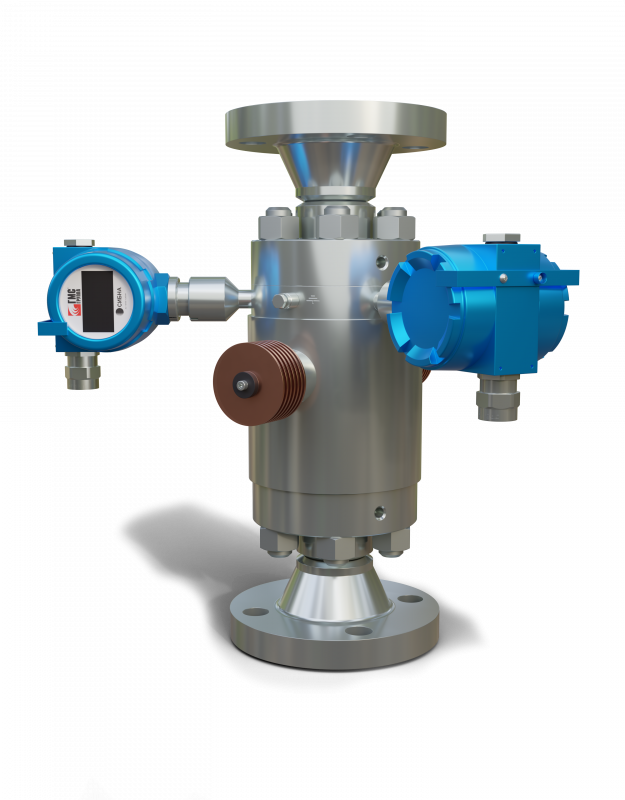

Расходомер многофазный РМП

Артикул: РМП
Бренд: АО «ИПФ „СибНА“

Расходомеры многофазные поточные РМП предназначены для измерений текущего расхода и количества нефтегазоводяной смеси, нефтегазоводяной смеси за вычетом воды и попутного нефтяного газа, и свободного попутного нефтяного газа в составе нефтегазоводяной смеси без предварительной сепарации измеряемой среды.

  • Назначение
  • Измеряемая среда
  • Условия эксплуатации
  • Технические характеристики
  • Описание
Назначение

Расходомеры многофазные РМП предназначены для измерений текущего расхода и количества нефтегазоводяной смеси, нефтегазоводяной смеси за вычетом воды и попутного нефтяного газа, и свободного попутного нефтяного газа в составе нефтегазоводяной смеси без предварительной сепарации измеряемой среды.

Расходомеры могут эксплуатироваться в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, а также в составе измерительных установок, предназначенных для измерения дебита нефтяных, газоконденсатных и газовых скважин, установок для исследования скважин, систем измерения количества и качества сырой нефти и нефтепродуктов.

Измеряемая среда

Нефтегазоводяная смесь, нефть, газовый конденсат, в том числе взаимно несмешивающиеся с водой свободный нефтяной или природный газы, углеводородные и другие жидкости, содержащие воду в растворенном виде, в виде суспензии или эмульсии неагрессивные к стали марки 12Х18Н10Т или 20Х13.

Условия эксплуатации

Расходомер имеет вид климатического исполнения - У2 по ГОСТ 15150-69 и может устанавливаться в помещениях или на открытом воздухе (под навесом) и эксплуатироваться при температуре окружающего воздуха от минус 40 до плюс 45 °С и относительной влажности воздуха до 80 % при температуре 25 °С.

По защищённости от проникновения внешних твёрдых предметов и воды расходомер имеет степень защиты IP68 по ГОСТ 14254-2015.

Технические характеристики

Наименование параметра

Значение

Диапазон избыточного давления, МПа

от 0,4 до 25,0

Плотность рабочей среды при стандартных условиях, кг/м3, не более

1300

Плотность обезвоженной нефти при стандартных условиях, кг/м³, не более

940

Диапазон объемной доли воды в скважинной жидкости, %

от 0,01 до 99,99

Диапазон объемной доли газа (газосодержание, GVF), %

от 0,01 до 95,00

Объемное содержание сероводорода в газе, %, не более

2

Диапазон температур рабочей среды, °С

от минус 5 до плюс 80

Содержание механических примесей, мг/м³, не более

50

Примечание – максимальное избыточное давление из ряда: 6,3; 16,0; 25,0 МПа в соответствии с заказом
и исполнением комплекта монтажных частей.

Кристаллизация пластовой воды и образование кристаллогидратов в рабочей среде не допускается!

Метрологические характеристики

Наименование параметра

РМП-250

РМП-400

Диапазон измерений массового расхода скважинной жидкости, т/сут (т/ч)

от 5 до 250
(от 0,2 до 10,4)

от 8 до 400
(от 0,3 до 16,7)

Диапазон измерений объемного расхода свободного попутного нефтяного газа в рабочих условиях, м3/сут

от 1 до 1000

от 2 до 1600

Диапазон измерений объемного расхода свободного попутного нефтяного газа при стандартных условиях, м3/сут

от 1 до 30000

от 2 до 50000

Пределы допускаемой основной относительной погрешности измерения массы и массового расхода скважинной жидкости, %

± 2,5

Пределы допускаемой основной относительной погрешности измерений массы и массового расхода скважинной жидкости за вычетом массы воды и попутного нефтяного газа при содержании воды в скважинной жидкости (в объемных долях), %
- от 0 % до 70 % вкл.
- от 70 % до 95 % вкл.
- св. 95 %





±6
±15
не нормируется

Пределы допускаемой основной относительной погрешности измерений объема свободного попутного нефтяного газа, приведенного к стандартным условиям, %

±5

Преимущества

  • Отсутствие источников радиоактивного излучения;
  • Термостабилизация первичного преобразователя;
  • Давление измеряемой среды до 25 МПа;
  • Стабильность измерений при газосодержании GVF 0...95%

Расходомер многофазный поточный РМП имеет нормативно технические документы, устанавливающие требования к средству измерений.

Описание

Расходомер многофазный РМП от АО ИПФ СибНА: Точность без Сепарации

Преодолейте технологические барьеры с многофазным расходомером РМП

В современных условиях добычи углеводородов ключевым фактором рентабельности становится точный и непрерывный учет всех компонентов продукции скважины. Традиционные методы, требующие громоздкой сепарации, уступают место инновационным технологиям.

Многофазный расходомер РМП от АО ИПФ «СибНА» — это отечественное решение, которое позволяет напрямую, без разделения среды, измерять потоки сложных нефтегазоводяных смесей. Это новый стандарт контроля для повышения эффективности ваших технологических процессов.

Принцип работы и ключевые преимущества расходомера РМП

Расходомер многофазный РМП представляет собой интеллектуальный измерительный комплекс, основанный на комбинации современных физических методов измерения. Высокоточные сенсоры анализируют поток в реальном времени, собирая массив данных о его свойствах. Специализированное программное обеспечение и алгоритмы, разработанные инженерами АО ИПФ «СибНА», мгновенно обрабатывают эту информацию, вычисляя:

  • Общий расход нефтегазоводяной смеси.
  • Расход чистой нефтяной фазы (смесь за вычетом воды и газа).
  • Расход попутного нефтяного газа.
  • Обводненность продукции.

Ключевые преимущества технологии:

  • Прямые измерения без сепарации: Полный отказ от дорогостоящих и громоздких сепарационных установок. Это значительно снижает капитальные и эксплуатационные расходы, минимизирует занимаемую площадь.
  • Высокая точность в широком диапазоне: РМП обеспечивает достоверные данные даже при значительных колебаниях соотношения фаз (обводненность, газосодержание), что критически важно для анализа работы скважин на разных стадиях разработки месторождения.
  • Непрерывный мониторинг в реальном времени: Круглосуточный контроль дебита скважины позволяет оперативно реагировать на изменения в режиме ее работы, оптимизировать добычу и своевременно выявлять проблемы.
  • Полная автоматизация учета: Прибор легко интегрируется в любые системы АСУ ТП, предоставляя данные для построения детальных отчетов и анализа эффективности.

Сферы применения многофазных расходомеров РМП

Универсальность и надежность расходомера РМП делают его незаменимым на различных объектах нефтегазодобычи:

  • Контроль дебита нефтяных и газовых скважин: Оперативная оценка продуктивности скважин, построение кривых восстановления давления (КВД), мониторинг работы УЭЦН.
  • Подготовка продукции на кустовых площадках: Точный учет многофазного потока от группы скважин перед его транспортировкой на установку комплексной подготовки.
  • Испытания и исследование скважин (СИ): Быстрое и мобильное развертывание измерительных комплексов для проведения геолого-технических мероприятий.
  • Коммерческий учет на малых месторождениях: Экономически эффективное решение для фискального учета там, где строительство традиционных установок нерентабельно.
  • Контроль работы установок подготовки нефти: Мониторинг эффективности работы дегидраторов и десольтеров.

Почему выбирают многофазный расходомер РМП от АО ИПФ СибНА?

АО ИПФ «СибНА» — это не просто производитель, это научно-производственная организация с глубокой экспертизой в области контрольно-измерительной аппаратуры для ТЭК. Выбирая нашу продукцию, вы получаете:

  • Отечественную разработку: Полное импортозамещение, отсутствие рисков, связанных с санкциями и логистикой зарубежных поставщиков.
  • Техническую поддержку: Глубокое консультирование, помощь в подборе модели под ваши конкретные задачи и быстрый выезд сервисных инженеров.
  • Адаптацию под задачи заказчика: Мы готовы доработать программное обеспечение или конструктив прибора для работы в специфических условиях.
  • Соответствие требованиям ГОСТ и ТР ТС: Вся продукция сертифицирована и допущена к применению на территории РФ.

Заключение

Внедрение многофазного расходомера РМП — это стратегический шаг к цифровизации и оптимизации вашего производства. Это переход от косвенных оценок к точным данным, от периодических замеров к непрерывному контролю.
